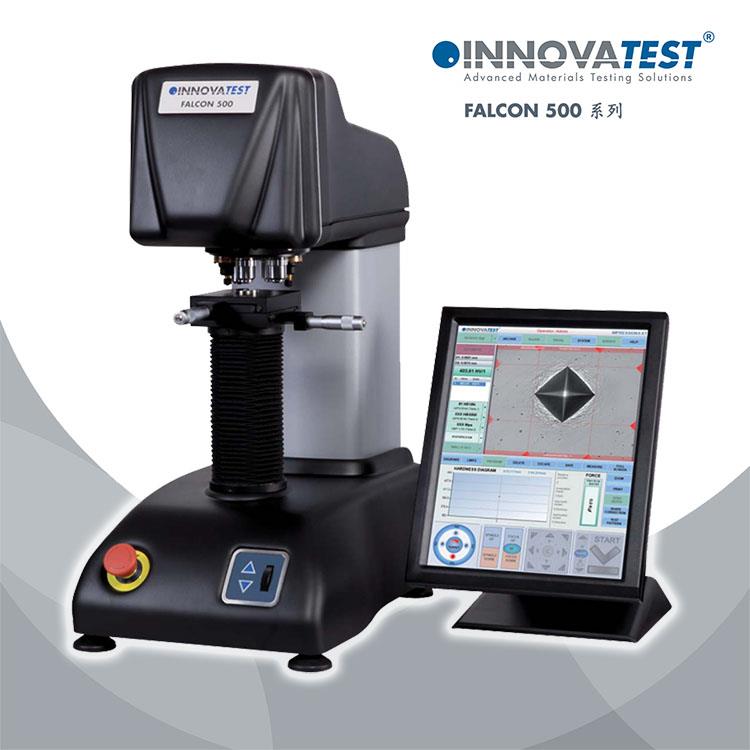

维氏硬度计用于较薄的维氏硬度值测量。采用正四棱锥体金刚石压头在试验力作用下压入试样表面保持规定时间后卸除试验力测量试样表面压痕对角线长度。在规定条件下将压头(金刚石圆锥、钢球或硬质合金球)分2个步骤压入试样表面。卸除主试验力后在初试验力下测量压痕残余深度h。维氏硬度计以压痕残余深度h代表硬度的高低。维氏硬度计试验的压痕是正方形,轮廓清晰对角线测量准确因此维氏硬度试验是常用硬度试验方法中精度最高的,同时它的重复性也很好这一点比布氏硬度计优越。

维氏硬度计试验测量范围宽广可以测量目前工业上所用到的几乎全部金属材料,从很软的材料(几个维氏硬度单位)到很硬的材料(3000个维氏硬度单位)都可测量。

被测试件的表面应平整光洁不得带有污物、氧化皮、凹坑及显著的加工痕迹试件的支撑面和试台应清洁保持良好密合试件的厚度应大于10倍压痕深度。

根据试件的形状尺寸大小来选择合适的试台试件如异形则可根据具体的几何形状自行设计制造专用夹具使硬度测试具有准确的示值。

维氏硬度计的操作顺序

1根据试件的技术要求选择标尺(表1)

2将压头安装在测杆孔中贴紧支撑面把压头紧固螺钉为拧紧将试件放在试台上。

3顺时针转动旋轮升降丝杆上升压头与试件接触时上升速度要缓慢平稳。表盘上小指针从蓝点移到红点此时大指针转过三圈至零位±5HR(5小格)范围内这时初试验力已施加。

4转动表盘对准零位。

5从施加初试验力完毕开始,3秒内将加卸试验力手柄缓慢向前拉保证主试验力在2----5秒内施加完毕。总试验力保持时间4s±2s然后将加卸试验力手柄在2----3秒内平稳地向后推卸除主试验力保持初试验力经短时间稳定后从相应的标尺刻度上读取硬度示值。

维氏硬度计试验最大的优点在于其硬度值与试验力的大小无关只要是硬度均匀的材料可以任意选择试验力其硬度值不变。这就相当于在一个很宽广的硬度范围内具有一个统一的标尺。这一点又比洛氏硬度试验来得优越。

维氏硬度计试验效率低要求较高的试验技术对于试样表面的光洁度要求较高通常需要制作专门的试样操作麻烦费时通常只在实验室中使用。

在中、低硬度值范围内在同一均匀材料上维氏硬度试验和布氏硬度试验结果会得到近似的硬度值。维氏硬度计试验的试验力可以小到10gF压痕非常小特别适合测试薄小材料。
