预置式扭力扳手的结构及使用要点

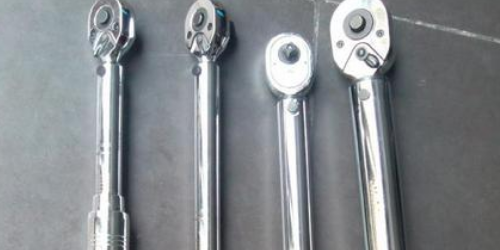

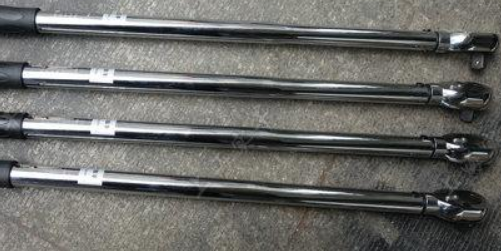

目前常用的预置式扭力扳手最多的为棘轮扭力扳手及插口扭力扳手，此类扳手主要由扭矩主弹蛮、扭矩调整机构、锁止机构、驱动方头、棘轮、扳头外壳以及手柄等组成。扭矩主弹簧作为预置式扭力扳手的核心零部件，为扳手提供力矩，通过改变扭矩珠弹簧受压状态而实现改变所需力矩的大小。一般用在零部件装配完毕后，用于校准螺栓、螺母的拧紧状况，以达到螺栓、螺母规定的工艺扭矩要求。

预置式扭力扳手的使用要点：

1.扭力扳手的选用

预置式扭力扳手自身结构特点导致紧固对象的扭矩值选取一般在其最大量程的20%-100%之间。因为此扳手在测定0-20%扭力值时，扳手内部弹簧刚开始发生形变，此时的扭矩值不够准确。为了防止由于内部弹簧原因导致的误差，所以在预置式扭矩扳手使用过程中，通常都会把0-20%扭力值略去，不作为紧固扭矩使用。

2.选取合适的扭矩施加点

预置式扭力扳手由于施加力矩点的差异会导致最终的扭矩刻打，所以使用扭矩扳手时，应该保证扳手手柄长度方向与螺栓轴线垂直，偏差不大于3°，扭矩方向与扳手手柄长度方向垂直，偏差不大于10°。在使用过程中，尽量保证预置式扭力扳手手柄长度方向与螺栓轴线垂直，保证扭矩刻打的准确性。

3.正确的握持方式

在施加扭矩时，要保证预置式扭力扳手基本处于水平方向，施加扭矩要平稳，施加扭矩点应该在手柄处，禁止将手握住杠杆处施加力。当听见"咔哒”声时应该立即释放手上的力，扳手回位。
