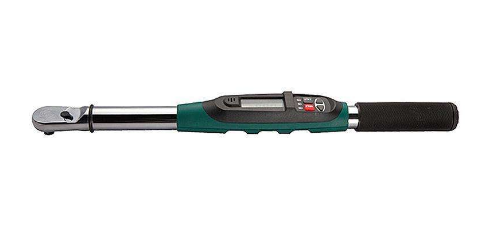

数显扭力扳手扭矩传感器的类型介绍

在数显扭力扳手的各个组成部分中，扭矩传感器负责将扭力的变化转换成与之有确定关系、便于应用的电信号，其精度的高低直接关系到整个系统的精度。数显扭力扳手的扭矩传感器可以分为接触式和非接触式这两种类型，下面分别对其进行介绍。

数显扭力扳手的接触式扭矩传感器主要为应变式传感器，其工作原理为：当传动轴受到外部扭力时，传动轴本身会产生机械形变，传动轴的机械形变将导致附着在轴上的电阻应变计随之产生形变，电阻应变计的形变进一步使应变电桥产生失衡，从而输出与传动轴所受力矩成正比的电信号。然后，传动轴上的应变电路将这以电信号传递到与传动轴一起转动的导电滑环，导电滑环再将这一电信号传递给与其接触的导电刷臂，从而完成信号的传递。数显扭力扳手接触式扭矩传感器的体积小、重量轻、易于安装、电路简单成本低廉、操作简便适合应用在静态和低速旋转系统的扭矩测量上，但是，由于其触头会不断的磨损，同时其接触情况会随时间而发生一定的变化，从而影响到这种类型数显扭力扳手的测量精度和使用寿命。

数显扭力扳手的非接触式扭矩传感器是通过采用微电子技术实现无接触测量，使测量可靠性大大提高，其可在高转速情况下测量转轴所受的扭矩，同时，其内藏CPU电路，可以实现各种补偿，从而提高系统的测量精度。数显扭力扳手的非接触式扭矩传感器还可以分为应变式、磁弹性式、磁电式和光纤式等几种类型。
