维氏硬度计常见故障及修理

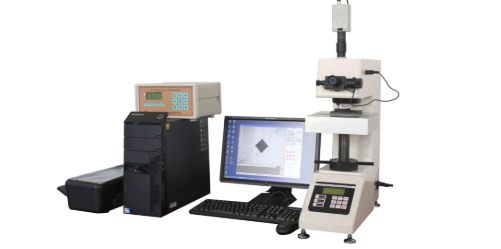

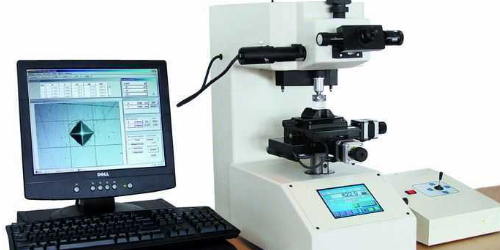

维氏硬度计采用正四棱锥体金刚石压头，在试验力作用下压入试样表面，保持规定时间后，卸除试验力，测量试样表面压痕对角线长度d，通过查表得到维氏硬度值。维氏硬度计广泛应用于工业生产和教学科研，是机械工业生产中广泛采用的硬度测量仪器，使用率高，故障发生也较多。

一、试验力超差

对于负荷较大的通过杠杆砝码产生试验力的维氏硬度计，试验力可以通过以下两种方式调整：一是调整杠杆前部的游砣，调整范围比较小；对于试验力偏差较大的硬度计则需要通过调整杠杆尾部的螺杆来改变杠杆比，从而实现对试验力的调整。

此外，对于有油缸的硬度计来说，调整加荷速度也非常重要，这主要是避免冲击对测量的影响。在环境温度较高时，油缸内需加稠度高一些的油，而环境温度较低时需要换成稠度低一些的油。

对于负荷较小的通过砝码加载的净重式维氏硬度计，试验力影响因素主要有以下几个方面：一是砝码和套筒之间有摩擦，这时需要将砝码从套筒里取出，观察套筒是否垂直及底部顶杆间隙是否合适，调整后装好砝码即可；二是主轴下降受到摩擦，这需要观察固定主轴的弹簧是否因松动导致主轴和转塔之间有摩擦，调整固定弹簧即可消除；三是显示力值与实际力值不符，这主要是光电编码器挡位与力值手柄对应位置出现差错，松开固定光电编码器的螺丝，把编码器调到相应位置后重新装好即可；四是周围有较大震动时，也会对试验力造成较大影响，这时需要将硬度计放置到无震动的环境中。

二、压痕不在视场中心

硬度计因运输、震动、压头装卸、长期使用等各种因素，均会造成压痕位置对压头中心位置的偏离，压痕在80％视场范围内，均属于正常范围。如果偏离太大，可通过移动坐标试台将压痕调到中央进行测量。

三、测量显微镜内浑浊，看不到或看不清压痕

这应从调整显微镜焦距和灯光入手，调整之后仍不清楚，则应分别转动物镜和目镜，并分别移动镜内带虚线、实线、刻线的3块平镜，仔细观察问题出在哪一块镜面上，然后卸下，用长纤脱脂棉沾无水酒精擦洗干净，按相反顺序装好后观测，如仍未解决，则送修或更换测微显微镜。

四、其他注意事项

影响维氏硬度计测量的因素非常多，除了上述影响因素外，以下几点在使用中也需引起注意：一是试样的试验面必须为光滑面，不得有氧化物及外来污染物，试验面的表面粗糙度必须保证压痕对角线能精确地测量，一般Ra不得大于0.2μm；二是在试样的制备过程中，应尽量避免受冷，加热等对试样表面的影响；三是试样或试验层的厚度至少为压痕对角线平均长度的1.5倍，试验后试样背面不应出现可见的变形痕迹，试样的厚度与预计硬度值按下式选择适当的试验力F；四是物镜倍率选择：当压痕小于等于0.2mm时，用40倍物镜；当压痕大于0.2mm时，用10倍物镜。
