金相镶嵌机

金相镶嵌机

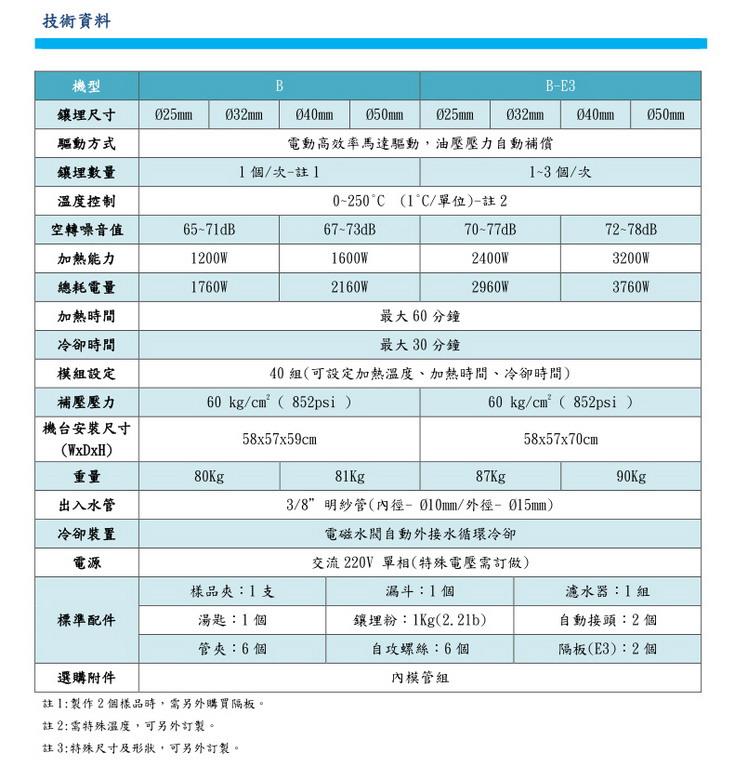

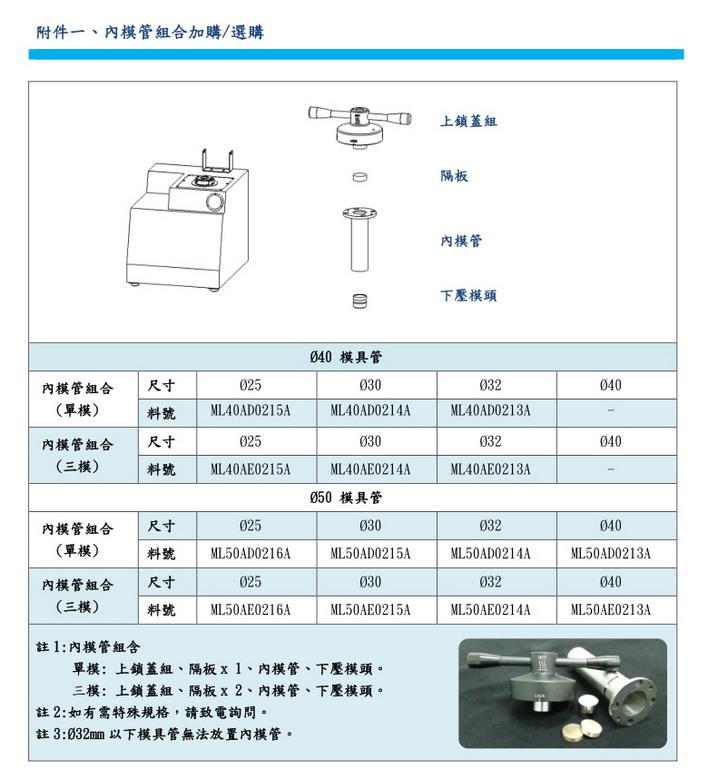

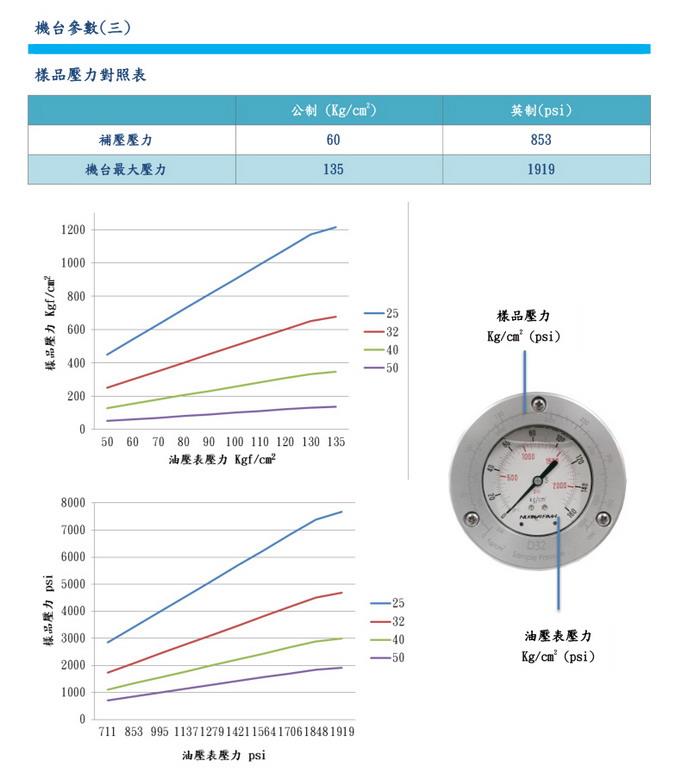

金相镶嵌机主要由加热,加压装置和镶嵌模组成。 一些金相镶嵌机还具有冷却和提升装置。 加热装置包括加热炉,温度测量和自动温度调节装置。压力装置包括车身,液压机或机械传动装置,压力表和加力器手轮或自动控制系统等。镶嵌模具通常由上下模具和圆柱模具组成。 金相镶嵌机有很多种,包括自动镶嵌机和手动镶嵌机。 通常一次只能嵌入一个样本,而每个样本的嵌入大约需要8-15分钟。

金相镶嵌机的热压镶嵌方法:

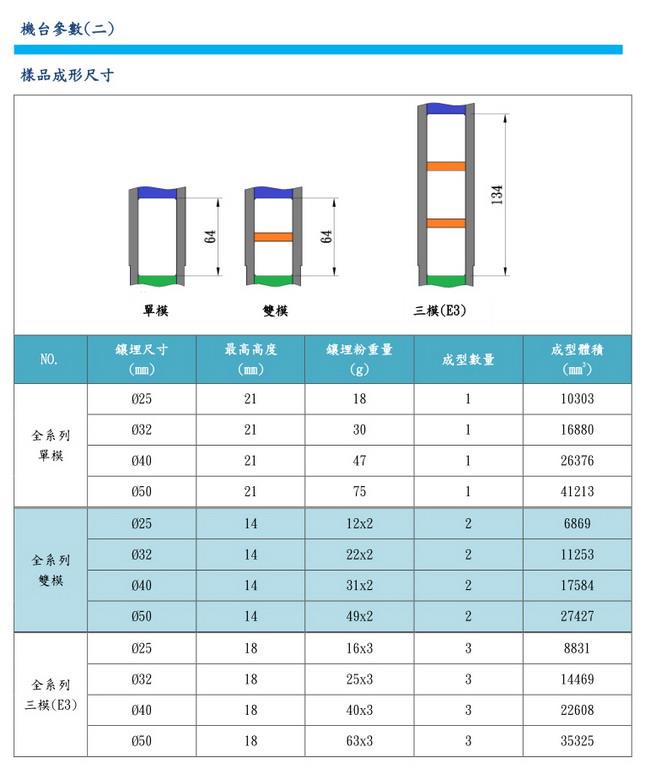

1.金相试样被镶嵌到金相镶嵌机塑料中,成为镶嵌试样。镶嵌样品的形状和大小主要由镶嵌模具决定,镶嵌模具通常为实心圆柱体。圆柱体的直径等于镶嵌模具的内径。镶嵌样品的高度主要取决于所添加塑料的量。 15mm为宜。如果量筒太高(> 18mm)或太低(<6mm),将给以后的样品制备操作带来不便。

2.对于很薄或细针类型的标本,这种标本很难平稳地站立在下部金相镶嵌机的模具表面上,这会造成镶嵌困难。此时,如果样品数量很多,则可以将它们捆在一起,且要检查的其磨削表面是否光滑,然后可以将它们放在下模表面上。对于只有一个薄片的标本,可以将其正确弯曲成可以平滑地竖立的形状,或者用其他具有适当形状的辅助夹具夹紧以使其直立。可以将细珠粉样品与适当的镶嵌塑料均匀地预混合,然后将混合物放在下模的表面上,然后添加塑料进行镶嵌。如果样品的边缘需要完全保护,可以选择另一个具有类似硬度的金属垫片,将其连接到要保护的表面,然后可以直接添加塑料以进行镶嵌。在插入其他金属之前,也可以在要保护的表面插入一层其他金属。

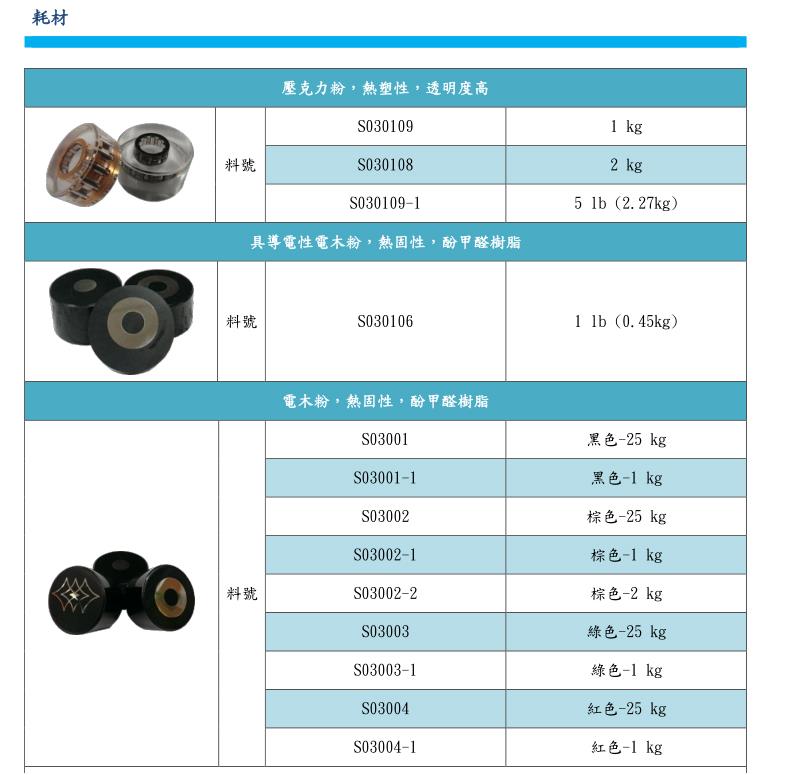

3.热压镶嵌插入操作步骤热压镰刀插入需要在金相镶嵌机上进行。操作步骤如下:清洁镶嵌模具-将要镶嵌的金相样品放在下模具表面上-添加镶嵌塑料-加热压力-保持温度和压力-停止加热,去除压力,脱模采样。

金相镶嵌机的冷镶嵌法:

样品冷镶嵌是将具有一定固化剂的树脂注入到固定的金相镶嵌机模具中,并在室温下固化一段时间,而无需加热,加压和专用金相镶嵌机。 使用的设备简单,便宜且易于满足各种尺寸标本镶嵌的要求。金相镶嵌机适用于不适合加热和加压的样品,形状复杂的样品以及具有多孔,多间隙和脆性的样品。
