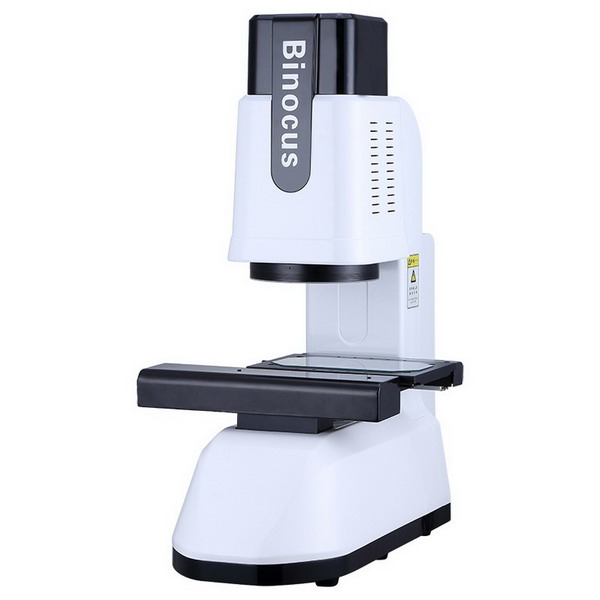

一键快速测量仪

SWIFT一键式快速测量仪---深圳市艾尔玛机电设备有限公司

一键快速测量仪采用了伺服控制技术,结构美观又大方,操作简单,结合了自主研发的自动测量软件,可以实现高效、准确的对大批量工件进行测量。一般用在机械制造、电子、汽车、五金、塑料、模具等行业,可以对工件尺寸、形状和位置公差进行精密检测,从而完成零件检测、外形测量、过程控制等任务。

革命性工业检测设备,测量时只需要按一下按键,就可以完成所有产品的尺寸测量,任意放摆放产品,不需要夹具定位,有效减少人为造成的误差,软件会自动匹配模板。

一键快速测量仪拥有多种功能,包含自动摆正,实时SPC分析,100个数据/秒,数据跟踪,轮廓分析自动输出SPC分析报告,可以输出ca ppk,cpk,pp值及管制图,数据自动存入数据库中,具备可追可索性(查询产品检测的日期和执行操作者),软件自动识别轮廓曲线、最高点、最低点、R角、直线度、真圆度、平行度等型为公差

软件功能

基本测量功能:点、线、圆、弧、样条曲线、多点线、多点圆、多段弧、R角、点云、识别点、框选圆

标注功能:对齐、垂直水平、角度、半径、直径、面积、周长标注、螺纹中径、批量标注

形为公差:直线度、真圆度、对称度、垂直度、位置度、平行度

命令构造:中心线、平分线、切点、最高点、最低点、卡尺、中心点、顶点线

软件权限设置:字体修改、识别模式、公差设置、操作人员管理、程序修改权限

报告功能:SPC分析报告(CPK,CA,PPK,CP,PP)值,制程能力分析、X管制图、R管制图

机型介绍:

Swift-100机型可以任意摆放产品,能够自动建立基准及检测产品数量,此款也是通用型,100MM以内的产品都可以采用此款机型来进行测量,可以根据需求自行搭配同轴光、远心平行光检测。一般用在模切、五金弹片、紧固件、lc芯片、轴类零件等产品上。

Swift-100D机型  配备有可升降光源,通过软件可以调整光源高度及照射的角度,将产品的轮廓更清晰呈现在软体图像区域,更方便快捷抽取出轮廓信息,拥有自动调节光源照射角度、亮度功能,可以根据需求自行搭配平行轮廓光检测轴类零件。此机型一般用于连接器、注塑件、锁具、模具等产品测量。

一键快速测量仪Swift-200机型可以自动对焦、调整光源照射角度、工作台根据调整自行移动到合适位置,一般应用在产品大于10MM的工件设计,同时此机具备单面测量和移动拼接模式(200mm)。可根据产品需求自行搭配同轴光、低角度光及平行轮廓光。广泛用在五金板金件、FPC、小五金轴类、电池、手机玻璃、钟表零件等产品。
