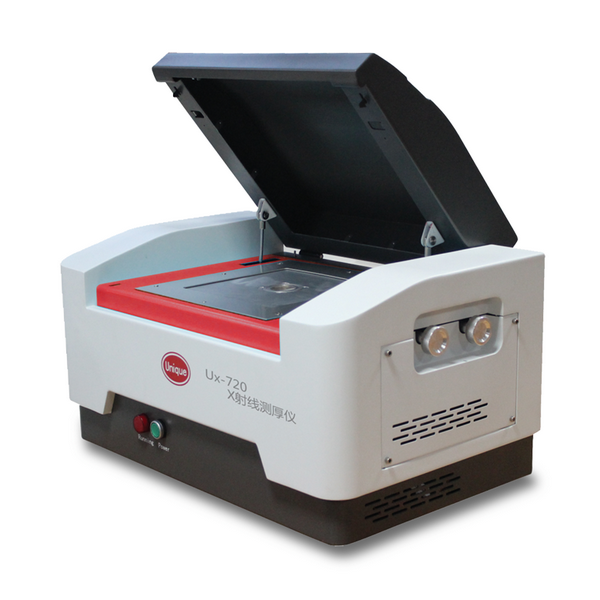

X射线测厚仪

X射线测厚仪是各种放射线测厚仪中历史最久的一种,一键快速测量仪它在20世纪40年代后期就开始在轧钢生产线上使用。用于轧钢机组的大型化、连续化,特别是用作控制中枢的自动化系统后,X射线测厚仪更成为十分重要的检测仪表,用来为厚度控制( AGC)系统提供闭环信号。由于X射线测厚仪可进行不接触连续式轧件测量,对被测板材环境条件要求不高,且对人体损害较小等特点,在国内外钢铁行业的冷热轧板带材生产中得到广泛应用。国内常用的X射线测厚仪主要由德国的IMS公司和美国的RSI公司生产的X射线测厚仪。

X射线测厚仪的测量方式分为单射线束和双射线束两种,前者是用同--X射线束进行测量和校正;后者是把X射线束- -分为二,一束用来比较测量基准, -束用来测量物体。双射线束式测厚仪的工作原理,如图12-31所示,一- 束射向标准楔进入下部电离室用于参比,将两束射线透过后的强度进行比较,从平衡点的模位置求出厚度。单射线束响应速度较双射线束快,但精度不及双射线束高。

X射线测厚仪的工作原理是:某种已知冶金学性质的材料吸收辐射的速率是确定的,一旦知道了吸收系数,就可以按照Ⅹ射线发生器里发出的射线的衰减函数来对测量装置进行标定,从而得出所需的目标厚度值2。一键快速测量仪为达到预定精度,在对X射线测厚仪进行标定时应考虑到冶金学方面的特点以及所测的轧件厚度。

X射线测厚仪最主要的优点就是响应快以及对蒸汽和周围空气温度不敏感。X射线测厚仪最严重的缺点就是它的辑射能有害,尽管Ⅹ射线发生器只在工作时才放出射线从而在某种程度上缓和了一些潜在的危害。

X射线测厚仪通常只有一个放射源和一个检测器。如果带钢不平直或不是水平的,那么X射线束就会与带钢不垂直,从而就引起测量上的误差。为测量这个误差,英国有人提出了一种同位素测量系统该系统有两个放射源和两个检测器,一键快速测量仪其放射源发出的两束射线在带钢里面相交(图9-3b)。而只有当带钢是平直的时候,所检测的两种厚度值才相一致。
