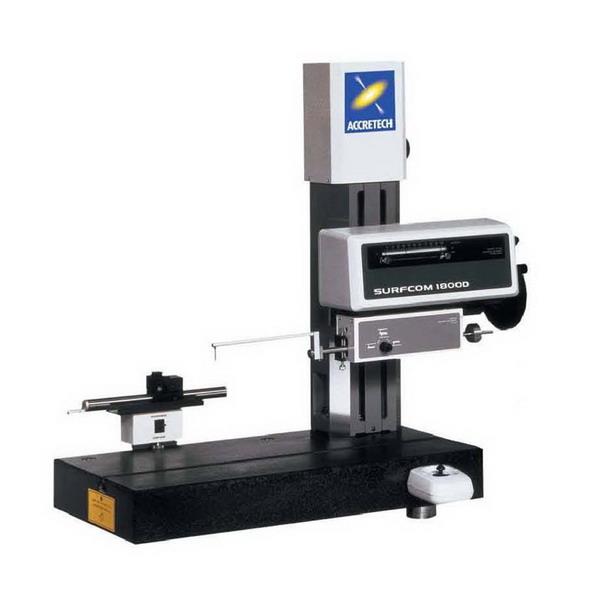

轮廓形状测量仪

轮廓形状测量仪适用于测量在一般测量仪器上难以测量的内表面的微细复杂形状,它的测量方法是用细小的触针与被测物接触。触针沿型面移动,它的轨迹通过电器放大后由绘图机自动绘成图形。一键快速测量仪将实测图和基准图进行对照,即可获得测量结果。一键快速测量仪所载为轮廓形状测量仪的规格实例。在模具零件的测量中,用这种仪器测量拉深模凹模的B和塑料模的任意断面形状,效果特别好。

拉深凹模的B形状不仅加工困难,测量也很困难,过去很大程度上依赖于操作者的手艺。使用轮廓形状测量仪进行测量,可提高被测形状的再现性。这样就显著地提高了拉深制件的质量和生产效率其次,还可以确认塑料模型腔中任意断面的形状,一键快速测量仪从而大隔度提高加王精度。这是一种制造小零件用高精度模具的非常有用的测量仪器购置这种仪器的企业在日益增加。

轮廓形状测量仪主要用以测量模腔内表面的微细形状。测量方法是用细小触针与被测物接触。触针沿型腔面移动,移动轨迹通过电放大后由绘图机自动绘出图形。将实测图与基准图对照,即可获得测量结果。用这种一键快速测量仪拉伸凹模入口处的形状和塑料模断面形状的效果很好。测量拉伸凹模入口处的形状时,可提高被测形状的再现性,从而显著提高了拉伸制件的质量和生产效率,用它测量塑料模型腔的任意断面形状,可大幅度提高加工精度。这是种小型高精度模具的有效测量工具,因而使用这种测量装置的工厂正在不断增多。
